MINIRAIL 系列 - 迷你，高速，高精度，全互换！

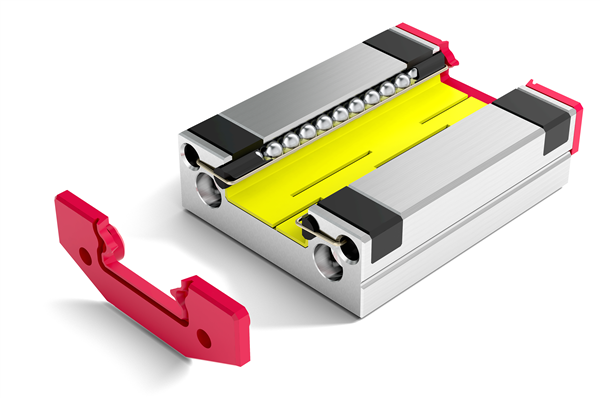

迷你导轨具有小型化和高精度的特性，旨在实现最大的生产力。这些导轨通常设计为免维护，因为润滑剂储存库直接集成在 MINIRAIL 的滑块中，这意味着在运行过程中可以自动提供润滑，进一步减少了维护需求，并且延长了使用寿命。这使得迷你导轨特别适合需要高精度和可靠性的应用，如精密机械和小型自动化系统。

回流组件和滚珠进入区的设计、材料选择及表面处理，保证了超低震动，从而提供平稳的运行体验。
MINIRAIL 系列提供八种轨道宽度，并可以与最多四种不同尺寸的滑座进行组合。短滑块版本（订购代码：MNNS）是针对安装空间有限的最佳选择。


短滑块的优势：

• 小型化设计：短滑块非常适合空间受限的应用场景，提供灵活的安装选择。
• 高精度：即使尺寸紧凑，依然能保持一致的高精度。
• 长寿命：设计经过优化，延长了滑块的使用寿命，使其能在恶劣条件下持久运行。

这些特点使得短滑块成为精密机械和空间限制较大的应用中的理想选择。

超精密回流设计，确保超顺畅，低震动，实现 5m/s 高速移动及 300 m/s2 加速力！





超耐力，全系列采用全硬化不锈钢

滑块轨道一览：



Types
轨道宽度 (mm)	滑块	版本	长	宽
MNN 5	MNN 5	standard	19.8	12
MN 7	MNNS 7	short	18.6	17
	MNN 7	standard	24.6	17
	MNNL 7	long	32.1	17
	MNNXL 7	extra long	41.1	17
MN 9	MNNS 9	short	22	20
	MNN 9	standard	32	20
	MNNL 9	long	40	20
	MNNXL 9	extra long	50	20
MN 12	MNNS 12	short	23.9	27
	MNN 12	standard	36.4	27
	MNNL 12	long	46.4	27
	MNNXL 12	extra long	58.9	27
MN 15	MNNS 15	short	31.7	32
	MNN 15	standard	43.7	32
	MNNL 15	long	58.7	32
	MNNXL 15	extra long	73.7	32
MN 14	MNN 14	standard	32.1	25
	MNNL 14	long	41.1	25
MN 18	MNN 18	standard	40	30
	MNNL 18	long	50	30
MN 24	MNN 24	standard	46.4	40
	MNNL 24	long	58.9	40
MN 42	MNN 42	standard	55.7	60
	MNNL 42	long	73.7	60
