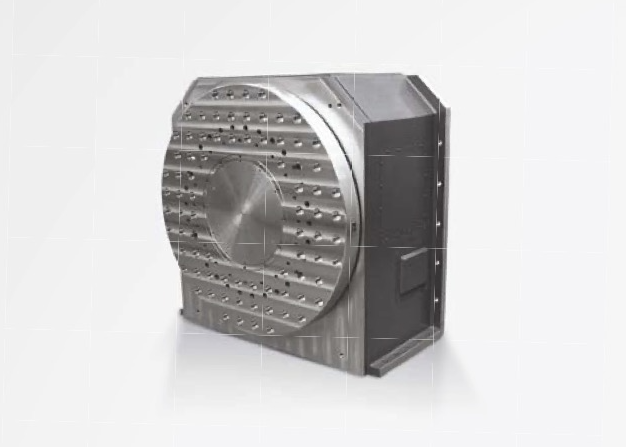

DRVT 垂直轉盤
DRVT 垂直轉盤
- 應用領域：銑削 與 鑽
- 可在垂直工作臺上進行夾緊與加工
- 最大承載能力可達 100 噸
- 工作臺尺寸最大約 6500 mm
- 最佳的削排削效果
- 穩固的安裝固定
| 系列 | DRVT 1200 | DRVT 1800 | DRVT 2500 | DRVT 3000 | DRVT 4000 | DRVT 5000 |
|---|---|---|---|---|---|---|
| 最大負載 in t | 8 | 16 | 20 | 50 | 70 | 100 |
| 工作台尺寸從 mm | 1200 × 1200 | 1800 × 1800 | 2500 × 2500 | 3000 × 3000 | 4000 × 4000 | 6500 × 6500 |
| 外軸承直徑 in mm | 1000 | 1600 | 2350 | 2700 | 3600 | 4500 |
| 最大轉速 in rpm (S1/S6) | 6.8 / 10.8 | 4.2 / 6.7 | 2.9 / 4.6 | 2.3 / 3.6 | 1.8 / 2.8 | 1.4 / 2.4 |
| 驅動直徑 in mm | 1000 | 1600 | 2350 | 2700 | 3600 | 4500 |
| 傾斜力矩 in Nm | 80,000 | 122,500 | 140,000 | 175,000 | 225,000 | 325,000 |
| 切線力矩, 夾緊 in Nm | 50,000 | 80,000 | 140,000 | 240,000 | 340,000 | 440,000 |
| 加工力矩 in Nm (S1/S6) | 12,000 / 42,000 | 26,000 / 63,700 | 37,000 / 129,500 | 60,000 / 150,000 | 80,000 / 200,000 | 100,000 / 250,000 |
| 軸向跳動精度, 在軸承直徑 in mm | 0.02 | 0.02 | 0.025 | 0.025 | 0.03 | 0.03 |
| 徑向跳動精度, 在中心 in mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
