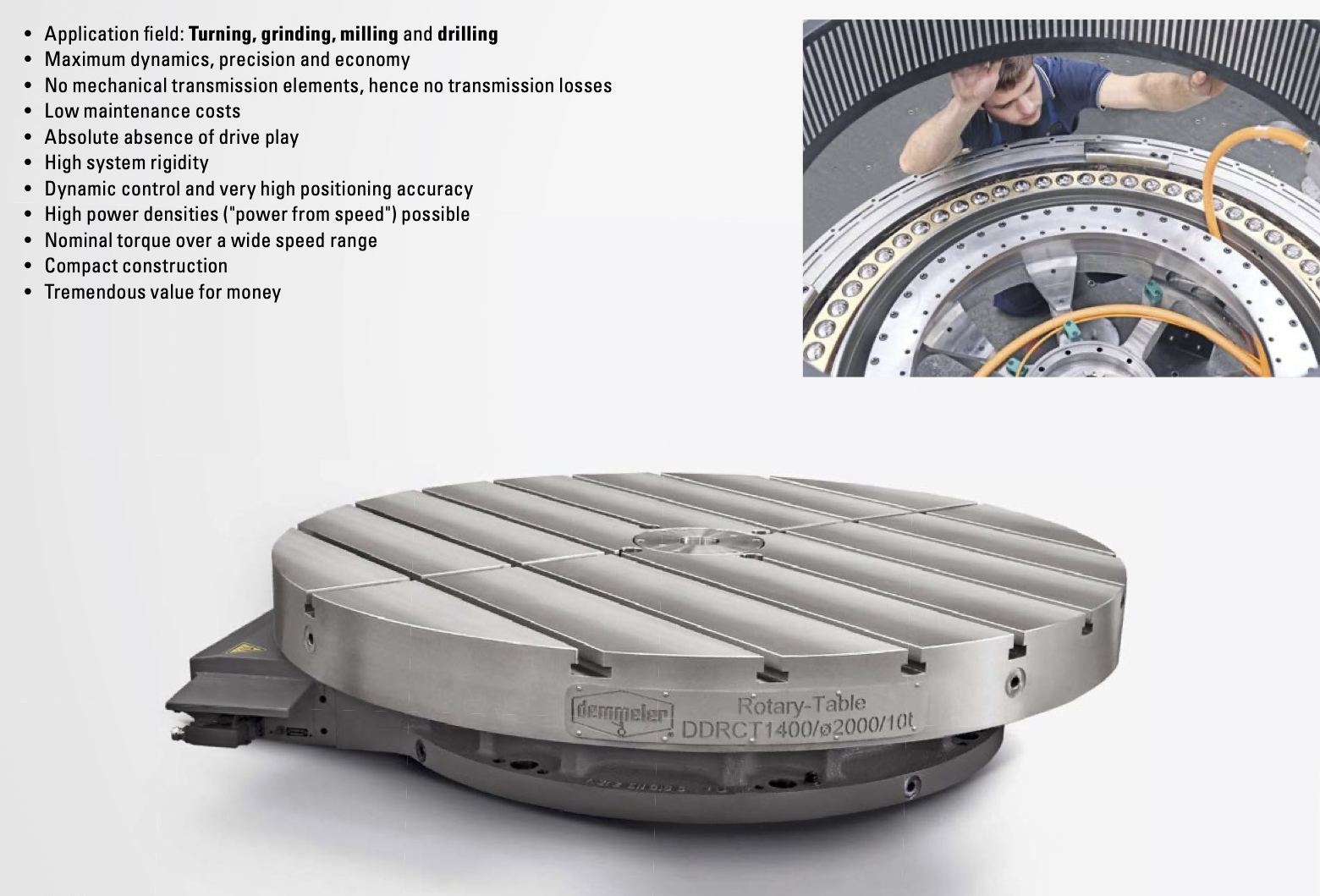

DDRCT 系列直驅滾子軸承轉臺

• 應用領域：車削、磨削、銑削 與 鑽孔
• 具備最大動態性能、精度與經濟效益
• 無機械傳動元件，因此無傳動損耗
• 低維護成本
• 絕對無驅動間隙
• 高系統剛性
• 動態控制與極高的定位精度
• 可實現高功率密度（來自速度的動力）
• 在寬廣的速度範圍內維持標稱扭矩
• 結構緊湊
• 具備極高的性價比

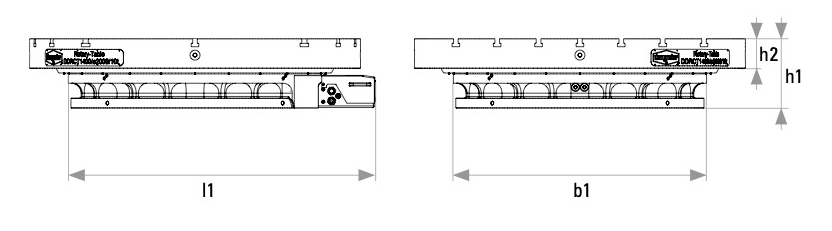

	DDRCT 1400 Typ1	DDRCT 1400 Typ2
b1	1530	1530
l1	2230	1860
l2	1650	1650
l3	325	325
l4	1150	1150
h1	420	420
h2	180	180
h3	1100	1100



系列	DDRCT 1400 Type 1	DDRCT 1400 Type 2
帶有直接驅動和滾子軸承旋轉軸 DDRCT 的轉盤式旋轉滑台
最大負載 in t	20	20
工作台尺寸 ø mm (D)	1,500 – 3,000	1,500 – 3,000
軸承直徑 in mm	1,350	1,350
最大轉速	250	60
驅動直徑 in mm	1,350	1,350
傾斜力矩 in Nm	50,000	50,000
切線力矩, 夾緊 in Nm	30,000	30,000

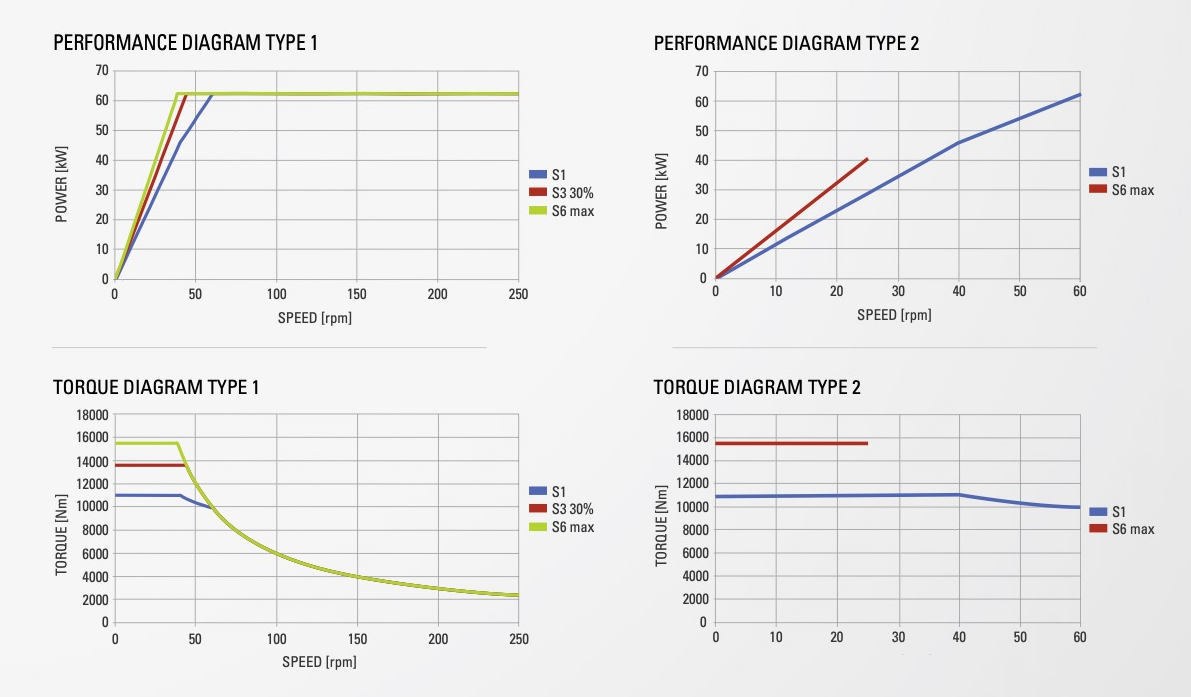

加工力矩 in Nm (S1/S6)	11,000/14,800	11,000/14,800
軸向跳動精度, 在軸承直徑 in mm	0.015	0.015
徑向跳動精度, 在中心 in mm	0.005	0.005
根據 VDI DGQ 3441 的重複定位精度	±3"	±3"
慣性矩	2,500 kg/m²	2,500 kg/m²
無負載加速度	300°/sec²	300°/sec²
最大負載加速度	200°/sec²	200°/sec²
