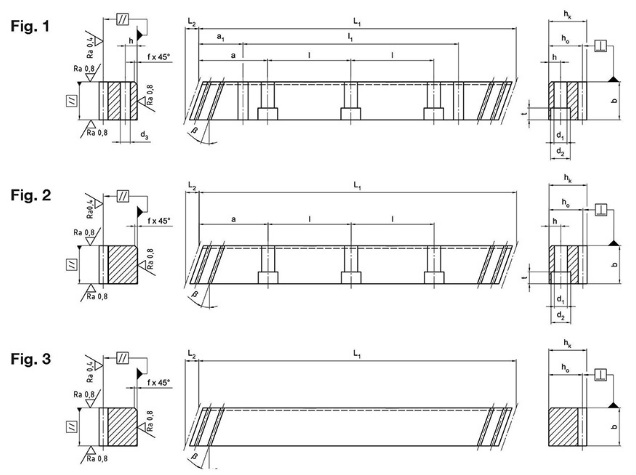

斜齒系統

無限行程的直線運動

SCHNEEBERGER 精密齒排特點

  • 最佳品質 Q4(至 Q11):單一相鄰齒距誤差 fp = 3μm
  • 累積齒距誤差 fp = 15μm / 1000mm
  • 單件最大長度:3000mm
  • 可達到極高的精度
  • 齒條即使在重載條件下也能可靠地滿足客戶的傳動需求
  • 可製做從小尺寸一直到模數 20,公制或英制,各種等級的鋼材,包括不銹鋼。
  • Q5 等級最長 2000mm

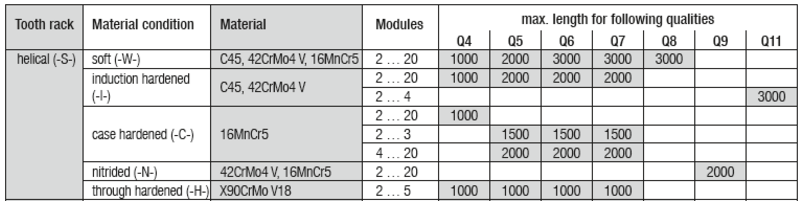

各種 材料(熱處理方式) 和 精度等級 的最大齒條製作長度



產品電子型錄下載連結:

GEAR RACKS 電子型錄
GEAR RACKS 安裝手冊
