MSQ SCALE 內建編碼器型微型高剛性滑台

聰明 MSQ 微型無摩擦滑台  內建高精度位置編碼器

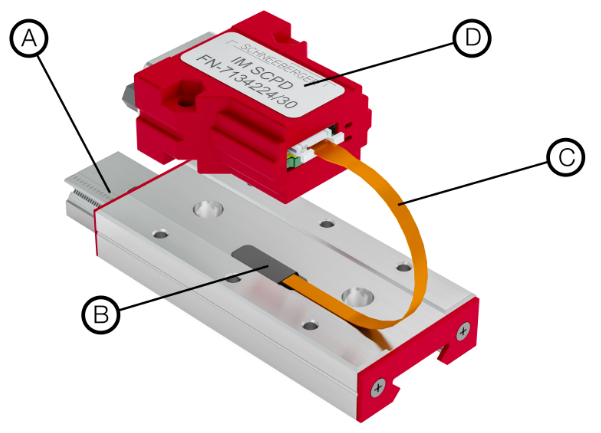

MSQscale 的工作原理與組件

MSQscale 是一種光學增量測量系統,由 MINISLIDE MSQ 導向系統及以下組件構成:
  • A:導軌上的尺寸刻度
  • B:集成於滑台中的光學感測器
  • C:柔性電路板(不得承受動態負載)
  • D:介面模組
 高精度的尺寸刻度是硬化導道表面的一部分。感測器記錄光學信號並提供原始信號。這些信號將在介面模組中以類比或數位格式輸出,供進一步處理。


4 種介面模組:

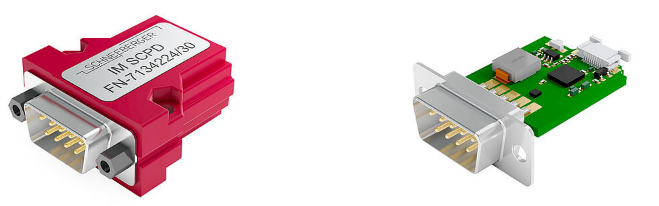

外殼 + D-Sub 9 接頭 / 無外殼 + D-Sub 9 接頭

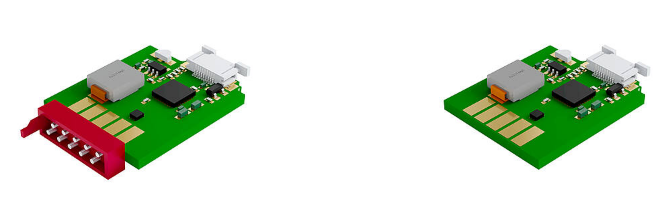

無外殼 + Micro Match 接頭 / 無外殼 + 無接頭

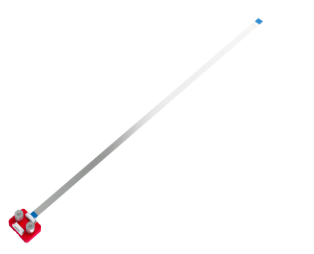

可用於感測器的柔性扁平排線 (FFC)
若應用中感測器的柔性電路板過短,可在柔性電路板介面模組之間使用柔性扁平排線 (FFC),以實現介面模組的靈活定位。這些排線可承受動態負載
FFC 排線有三種長度可選:250 毫米、400 毫米和 600 毫米。

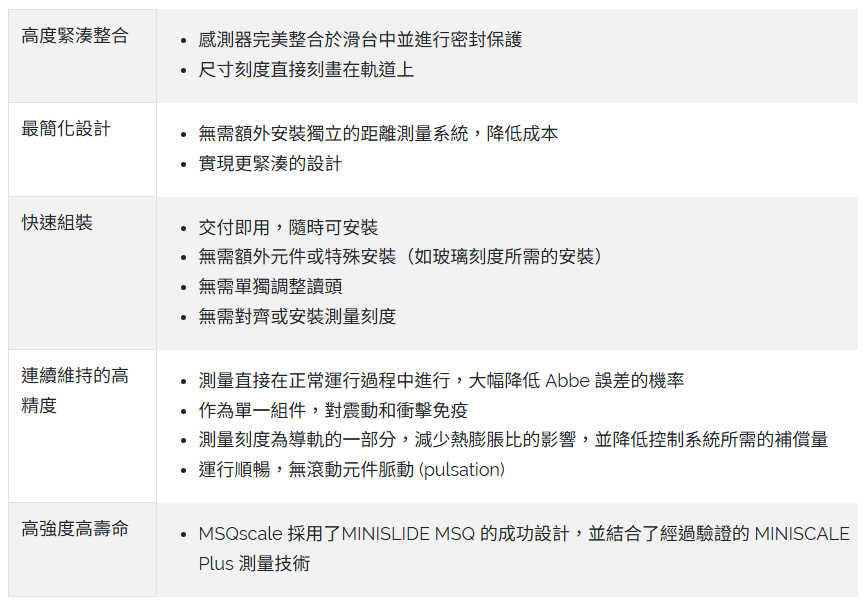

優勢總覽

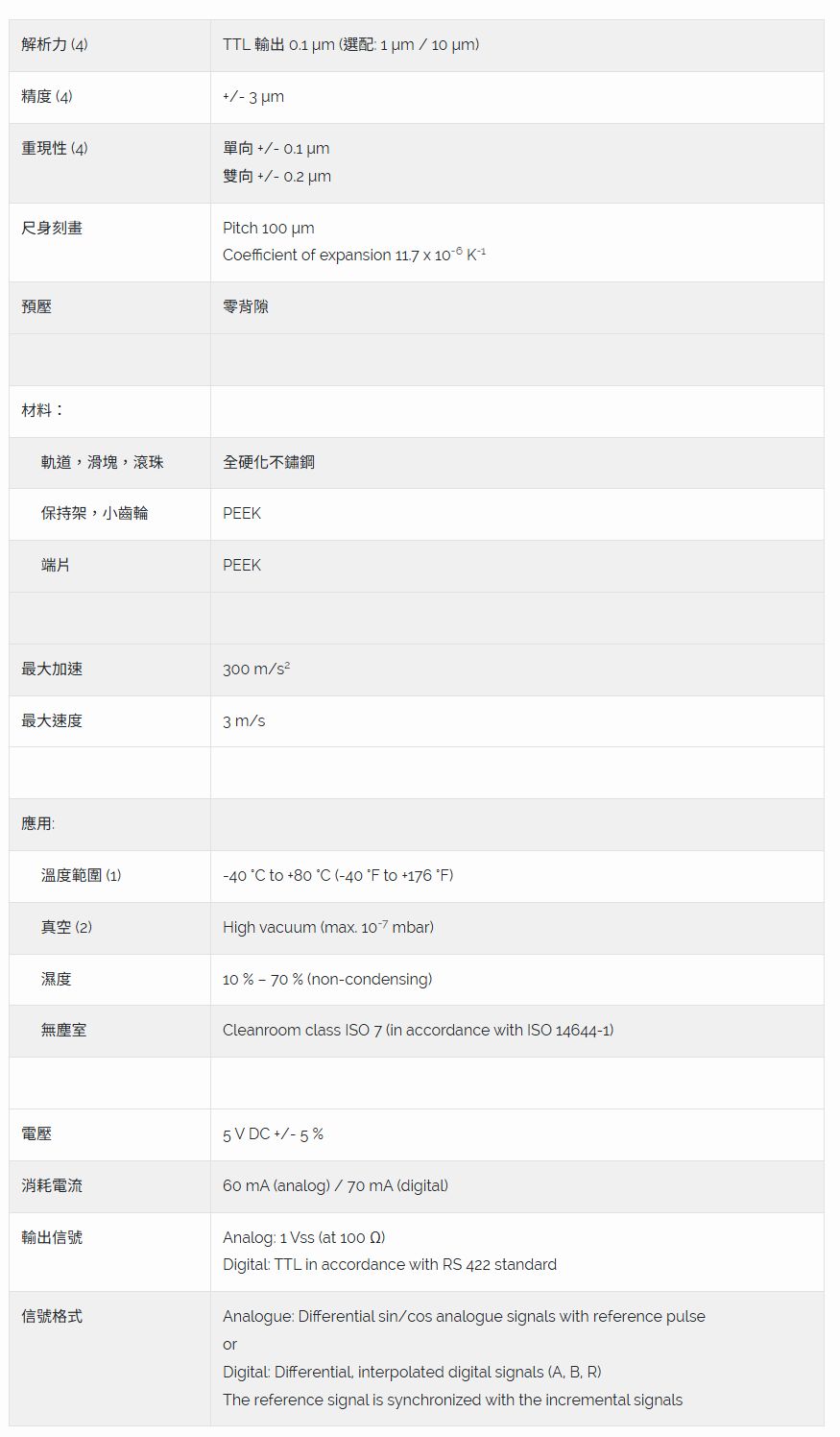

性能參數



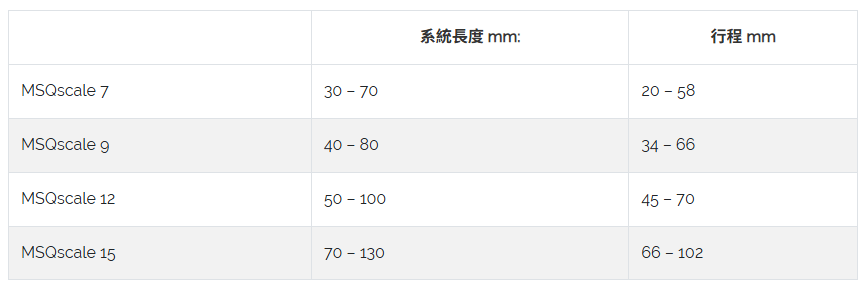

MINISLIDE MSQscale 電子型錄下載
MINISLIDE MSQscale 安裝手冊
