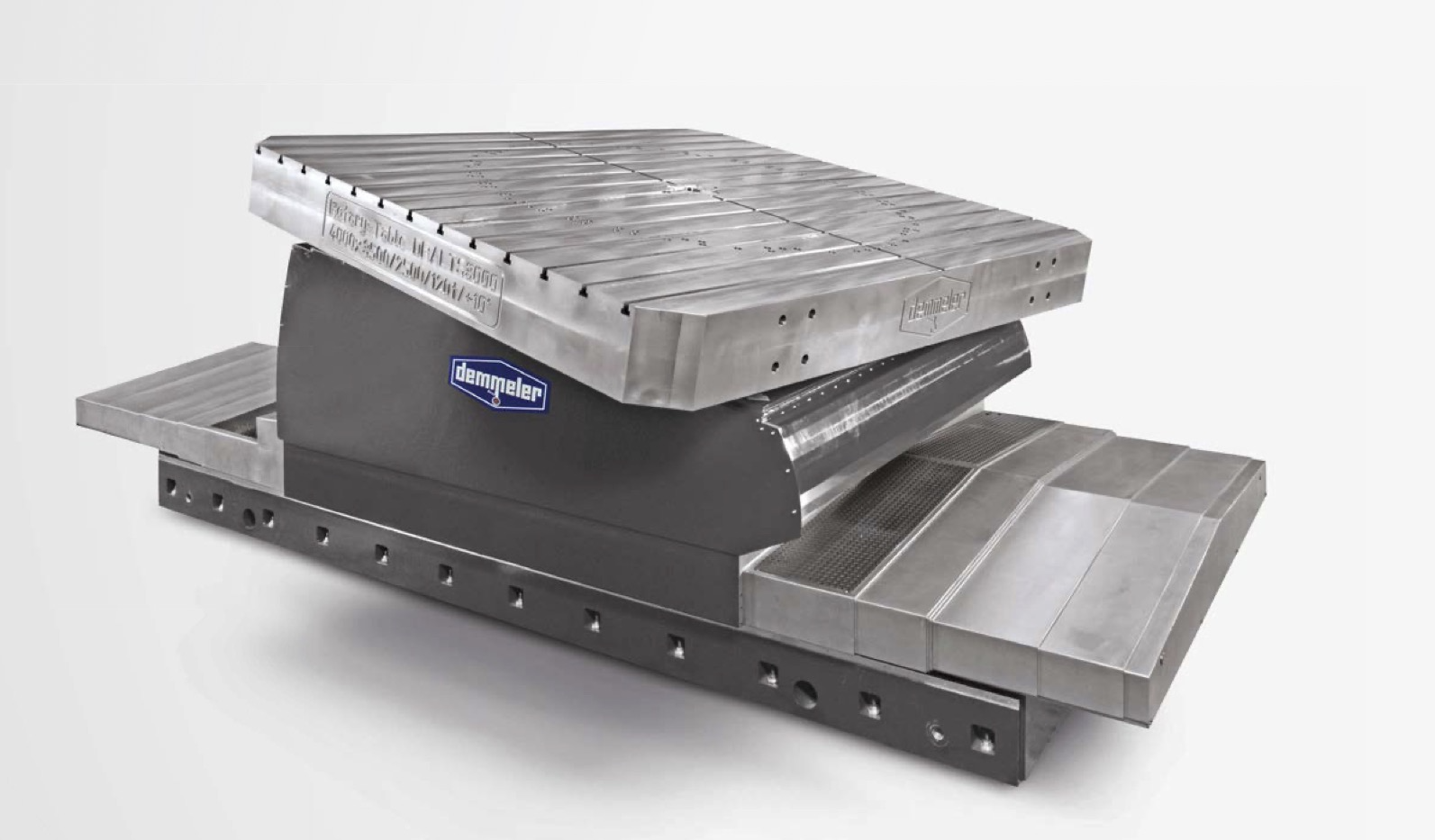

DART 可調傾角靜壓轉台
DART 可調傾角靜壓轉台
應用領域：銑削 與 鑽孔
主要應用於風力渦輪發電機的轉子輪轂及類似部件的加工
標準角度調整範圍可達 10°（可選擇定制最高達 90°）
採用經驗證的原理，具備可控制的無限伺服軸
| 系列 | DRA(L)T 2500 | DRA(L)T 3000 | DRA(L)T 4000 |
|---|---|---|---|
| 帶有靜壓安裝旋轉軸和滾子軸承傾斜軸 DRAT 的傾斜工作台 | |||
| 最大負載 in t | 60 | 100 | 150 |
| 角度調整 | 10° | 10° | 10° |
| 工作台尺寸從 mm (W × L) | 2500 × 2500 | 3000 × 3000 | 4000 × 4000 |
| 靜壓外徑 in mm | 2270 | 2770 | 3770 |
| 靜壓中心徑 in mm | – | – | 2200 |
| 靜壓內徑 in mm | 450 | 450 | 450 |
| 最大轉速 in rpm (S1/S6) | 2.4 / 3.8 | 1.9 / 3.0 | 1.4 / 2.2 |
| 驅動直徑 in mm | 2270 | 2770 | 3770 |
| 傾斜力矩 in Nm | 200,000 | 250,000 | 300,000 |
| 切線力矩, 夾緊 in Nm | 140,000 | 240,000 | 340,000 |
