產品介紹 / 大(重)型轉盤 / DRTB 滾子軸承轉盤

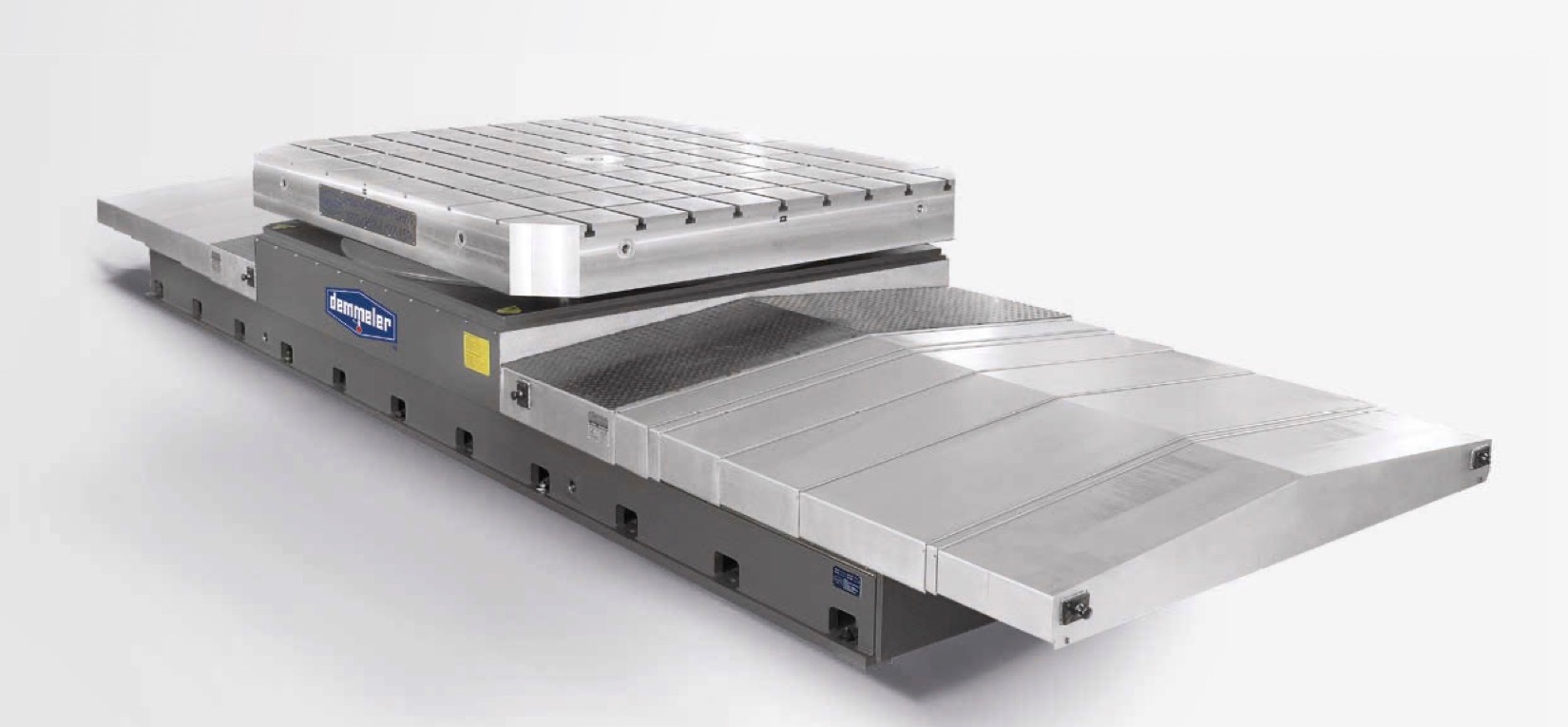

DRTB 滾子軸承轉盤
DRTB 系列 滾柱軸承轉台
• 應用領域：銑削與鑽削
• 功能：高精度定位與內插運行
• 允許的工件重量：最高可達 60,000 公斤
| |
DR(L)TB 1200 |
DR(L)TB 1800 |
DR(L)TB 2500 |

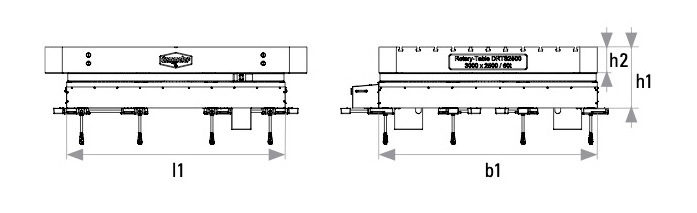

| b1 |
1200 |
1800 |
2500 |
| l1 |
1450 |
1800 |
2500 |
| l2 |
1650 |
2000 |
2700 |
| l3 |
325 |
325 |
325 |
| l4 |
1150 |
1325 |
1675 |
| h1 |
~750 |
~800 |
~800 |
| h2 |
~250 |
~300 |
~350 |
| h3 |
~1150 |
~1200 |
~1250 |
| 系列 |
DR(L)TB 1200 |
DR(L)TB 1800 |
DR(L)TB 2500 |
| 滾子軸承迴轉軸 DRTB 迴轉工作台 |
| 最大負載 (t) |
20 |
30 |
50 |
| 工作台尺寸 (毫米) (長 x 寬) |
1200 x 1200 |
1800 x 1800 |
2500 x 2500 |
| 安裝外徑 (毫米) |
970 |
1570 |
2270 |
| 驅動直徑 (毫米) |
970 |
1570 |
2270 |
| 最大轉速 (rpm) (S1/S6) |
6.8 / 10.8 |
4.2 / 6.7 |
2.9 / 4.6 |
| 加工扭矩 (牛頓米) (S1/S6) |
12,000 / 29,400 |
26,000 / 63,700 |
37,000 / 129,500 |
| 傾斜扭矩 (牛頓米) |
80,000 |
122,500 |
140,000 |
| 夾緊切線扭矩 (牛頓米) |
50,000 |
80,000 |
140,000 |
| 軸向跳動精度 (軸承直徑) (毫米) |
0.015 |
0.015 |
0.015 |
| 徑向跳動精度 (中心) (毫米) |
0.005 |
0.005 |
0.005 |
