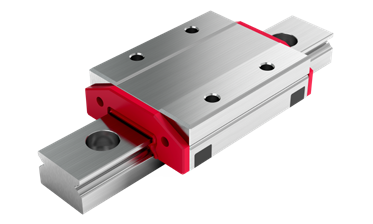

MINIRAIL 系列 - 迷你，高速，高精度，全互換！

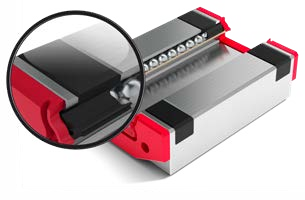

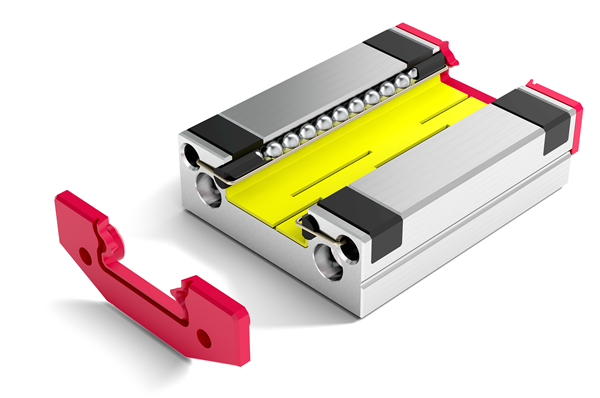

迷你導軌具有小型化和高精度的特性，旨在實現最大的生產力。這些導軌通常設計為免維護，因為潤滑劑儲存庫直接集成在 MINIRAIL 的滑塊中，這意味著在運行過程中可以自動提供潤滑，進一步減少了維護需求，並且延長了使用壽命。這使得迷你導軌特別適合需要高精度和可靠性的應用，如精密機械和小型自動化系統。

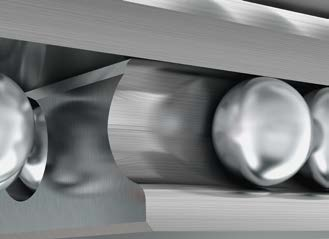

迴流元件和滾珠進入區的設計、材料選擇及表面處理，保證了超低震動，從而提供平穩的運行體驗。

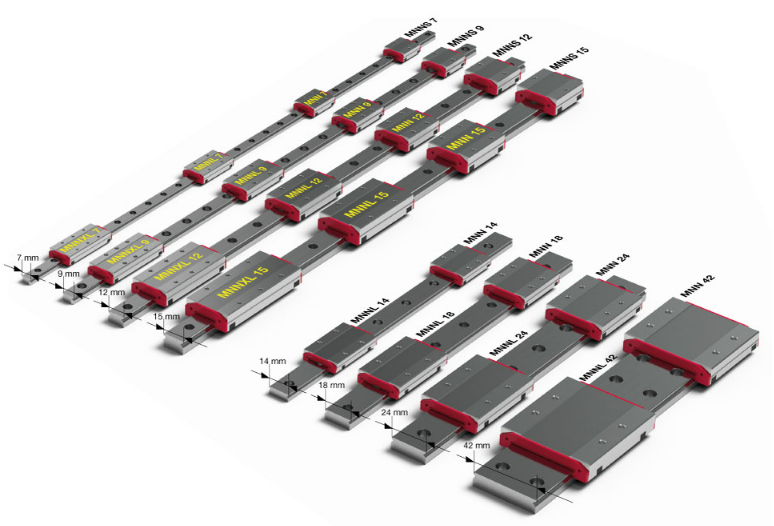

MINIRAIL 系列提供八種軌道寬度，並可以與最多四種不同尺寸的滑座進行組合。短滑塊版本（訂購代碼：MNNS）是針對安裝空間有限的最佳選擇。


短滑塊的優勢：

• 小型化設計：短滑塊非常適合空間受限的應用場景，提供靈活的安裝選擇。
• 高精度：即使尺寸緊湊，依然能保持一致的高精度。
• 長壽命：設計經過優化，延長了滑塊的使用壽命，使其能在惡劣條件下持久運行。

這些特點使得短滑塊成為精密機械和空間限制較大的應用中的理想選擇。

超精密迴流設計，確保超順暢，低震動，實現 5m/s 高速移動及 300 m/s2 加速力！





超耐力，全系列採用全硬化不鏽鋼

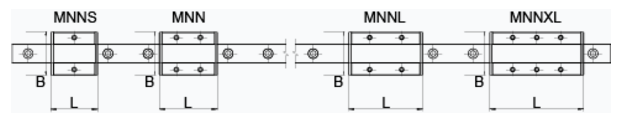

滑塊軌道一覽：



Types
軌道寬度 (mm)	滑塊	版本	長	寬
MNN 5	MNN 5	standard	19.8	12
MN 7	MNNS 7	short	18.6	17
	MNN 7	standard	24.6	17
	MNNL 7	long	32.1	17
	MNNXL 7	extra long	41.1	17
MN 9	MNNS 9	short	22	20
	MNN 9	standard	32	20
	MNNL 9	long	40	20
	MNNXL 9	extra long	50	20
MN 12	MNNS 12	short	23.9	27
	MNN 12	standard	36.4	27
	MNNL 12	long	46.4	27
	MNNXL 12	extra long	58.9	27
MN 15	MNNS 15	short	31.7	32
	MNN 15	standard	43.7	32
	MNNL 15	long	58.7	32
	MNNXL 15	extra long	73.7	32
MN 14	MNN 14	standard	32.1	25
	MNNL 14	long	41.1	25
MN 18	MNN 18	standard	40	30
	MNNL 18	long	50	30
MN 24	MNN 24	standard	46.4	40
	MNNL 24	long	58.9	40
MN 42	MNN 42	standard	55.7	60
	MNNL 42	long	73.7	60
