RN RNG 型 0

最小尺寸的高負載交叉線性軸承

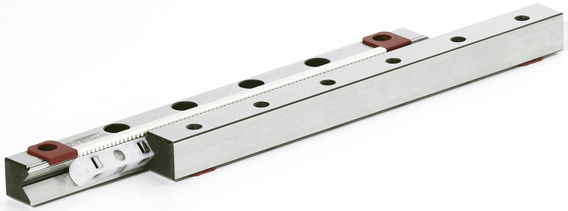

RNG 線性軸承/交叉滾柱導軌通過滾柱軸承提供高性能。該高負載承載導軌設計可以在最小安裝尺寸下實現，這意味著即使在相對較小的導軌截面中，也能提供極高的性能，確保在多種應用中具備無與倫比的成本效益。


規格：

• 尺寸：4、6、9、12
• 特殊尺寸：RNG 15 到 20 可按需求生產
• 長度：50 至 1500 毫米



配件：

• 保持架：KBN、KBS 保持架
• 端部配件：GBN、GCN、GCN-A 端部配件
• 特殊緊固螺絲：GDN 緊固螺絲
• FORMULA-S 保持架置中控制系統



優勢：

• RNG 線性導軌 / 交叉滾柱導軌是 R 型線性導軌的升級版本。
• 由於滾柱和導軌之間的接觸面積更大，實現了更高的效率，而不需要增大安裝尺寸。
• 該導軌具備三倍的承載能力、高剛性和精度，並且由於導軌之間的間隙較小，降低了污染的風險，適合高負載和高精度的應用場景。



全新高性能 KCN / KCS(置中型) 保持架！

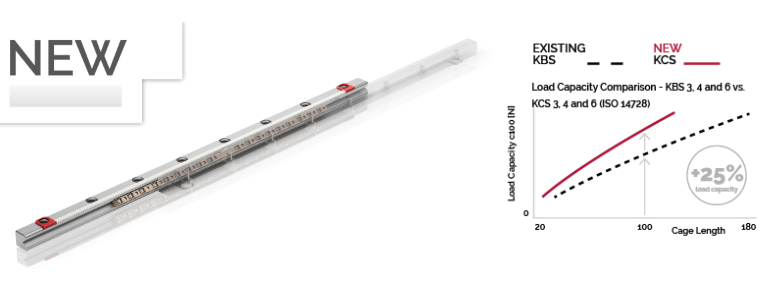

RNG 型號可以選配備保持架系統 KCN 或 KCS，這些保持架控制系統適用於 RN 和 RNG 型線性軸承。該系統可以提高 25% 的承載能力，並且與原有 KBN 或 KBS 保持架相容，可以直接進行替換。這意味著在相同的空間下，RNG 型號的導軌在承載能力上會有顯著提升。


保持架置中控制系統的優點：

• 無故障運行：保持架控制系統可確保導軌在長期使用中不易出現問題，運行平穩。
• 高加速度：保持架在導軌內穩定運行，能夠承受更高的加速度，而不會影響性能。
• 無需保持架重新調整：保持架控制系統自動維持最佳位置，減少了維護需求，並且不會因結構形狀和位置公差或溫差而導致保持架移動或爬行（cage creep）。

這些優勢為長期穩定的運行和長使用壽命奠定了良好的基礎，使得該系統非常適合高精度、高負載應用的導軌需求。
